Handleiding ECOCAP Pro RV Truck & Trailer

Inhoudsopgave:

Hoofdstuk 2: Installatie
    Hoofdstuk 2.1: Installatie in het voertuig
    Hoofdstuk 2.2: Installatie buiten het voertuig
        Hoofdstuk 2.2.1: Monteren van de RV-Sensoren
    Hoofdstuk 2.3: Optioneel: Installatie van de Trailer
    Hoofdstuk 2.4: Optioneel: Extra sensoren installeren
    Hoofdstuk 2.5: Optioneel: Koppelen met Fleet Management Systeem (TomTom)
        Hoofdstuk 2.5.1: Aansluiting op de TomTom LINK 510
        Hoofdstuk 2.5.2: Instellen van de TomTom LINK 510

Hoofdstuk 3: Wat te doen bij een alarm
    Hoofdstuk 3.1: Lage bandenspanning bij trekker
    Hoofdstuk 3.2: Lage bandenspanning bij trailer
    Hoofdstuk 3.3: Batterijwaarschuwing van RV-Sensor

Hoofdstuk 4: Problemen oplossen
    Hoofdstuk 4.1: Het probleem bepalen
    Hoofdstuk 4.2: Onderhouds- en foutmeldingen

Hoofdstuk 5: Onderhoud, garantie en contact
    Hoofdstuk 5.1: Onderhoud
    Hoofdstuk 5.2: Garantie
    Hoofdstuk 5.3: Contact

Onder geen voorwaarden is het gebruik van de sensoren een middel om de verantwoordelijkheid op regelmatige controle van de bandenspanning te vermijden of af te schaffen. De controle dient te allen tijde volgens het boekje te gaan dat geleverd is door de fabrikant van het voertuig. Het is vitaal uw banden te allen tijde in goede conditie te houden voor een veilig weggebruik.

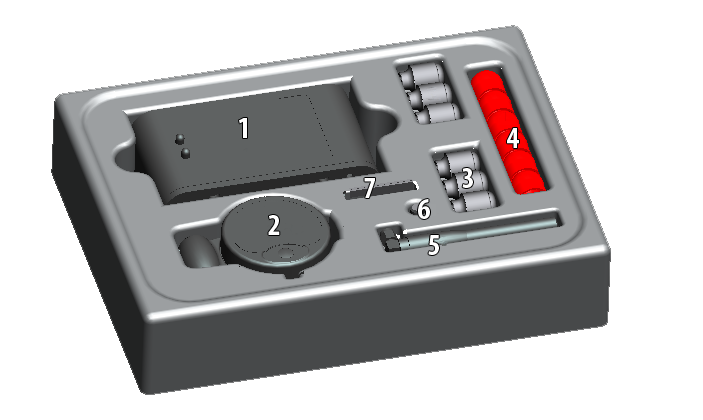

1.3 Inhoud van de doos

Deze doos bevat:

1. Ontvanger
2. RV Display (alleen in LPA-RV-KT)
3. 6x RV Sensor
4. 6x RV Beschermkap
5. RF antenne
6. Metalen tester
7. 2x Anti-diefstal sleutel

Ook zit er los in de doos een plakstrip om de RV display op vast te kunnen zetten indien u deze niet tegen het raam wenst. LET OP: Bewaar beide montagesleutels goed op! Deze heeft u beide nodig als u de batterij in de RV-Sensor wilt vervangen!

1.4 Beschrijving onderdelen

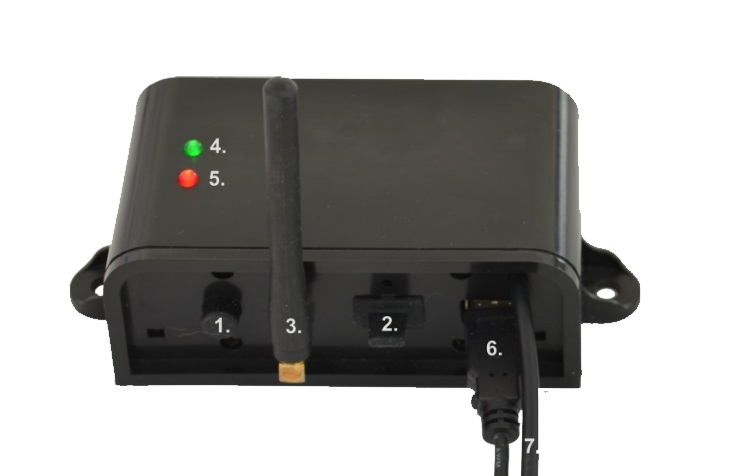

1.4.1 RV-Ontvanger

De ontvanger is de schakel tussen uw display en uw sensoren. Deze kan op uw 12-V aansluiting in uw auto aangesloten worden. De ontvanger kan ook ingebouwd worden, mits deze aangesloten word op een circuit dat onderbroken word door het contact. De ontvanger bevat de volgende onderdelen:

1. SET-knop (zie hoofdstuk 2.1 en 2.2 hieronder)
2. USB aansluiting voor optionele Tracking Connection BOX
3. Antenne aansluiting
4. Groene LED (signalering trekker)
5. Rode LED (signalering trailer)
6. USB aansluiting voor RF Display
7. Voedingskabel voor 12-V aansluiting (kan gebruikt worden van 9 – 34 volt)

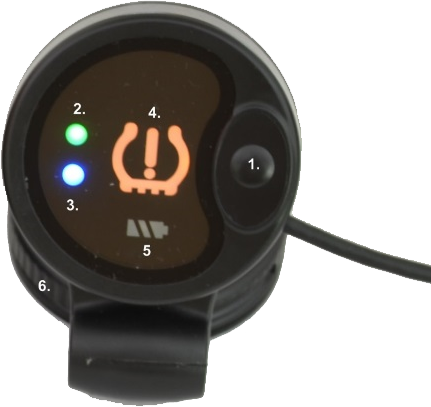

1.4.2 RV-Display

Het display is eenvoudig te monteren. Door de zuignap met plakstrip is het display op praktisch alle oppervlakten te monteren.

1. Alarm reset knop.
2. Groene LED (voor de trekker)
3. Blauwe LED (voor de trailer)
4. TPMS LED
5. Low battery warning LED
6. Display houder. Kan gedraaid en gekanteld worden om in elke positie gemonteerd te worden.

1.4.3 RV-Sensor

De Radio / Visual sensor (hierna RV-Sensor genoemd) is de sensor die u op uw ventiel monteert. De RV-Sensor controleert 24 uur per dag, 7 dagen in de week, of uw bandenspanning nog correct is. Door het slimme ontwerp onthoudt de sensor de bandenspanning die op dat moment heerst in uw band. Als de bandenspanning 5% is gedaald, zal de RV-Sensor een dubbel signaal geven. Een optisch signaal op de RV-Sensor zelf (de rode LED zal gaan knipperen) en een radio signaal (de ontvanger krijgt een signaal dat er een noemenswaardig spanningsverlies is).

2. Installatie

2.1 Installatie in het voertuig

Voor een correcte installatie leest u eerst deze handleiding door voor u gaat installeren.

• Monteer de RV-ontvanger (Zie afbeelding hiernaast) op een goed bereikbare plaats in uw cabine, bijvoorbeeld in uw handschoenen kastje.
• Sluit de RV-ontvanger aan met de meegeleverde voedingsadapter (7) in uw sigarettenaansteker (12-V aansluiting). Deze kan ook direct op de voeding van uw voertuig aangesloten worden door de 12-V plug er af te knippen en de rode draad op de plus (positief) en de blauwe draad aan de min (negatief) te verbinden (Deze RV-Ontvanger is te gebruiken van 9 - 34 V).
• De groene LED zal gaan branden als teken dat er stroom is, en de RV-ontvanger goed werkt.
• Sluit de RV-Display aan op de USB-poort (6)

De RV-Ontvanger van de Truck (LPA-RV-KT) is een receiver, dit wil zeggen dat deze alleen signalen opvangt van de RV-Sensoren en de ontvanger van de Trailer. De ontvanger van de trailer (LPA-RV-TD) is een transceiver (zenden + ontvangen). Deze transceiver is sproeiwaterdicht volgens de classificatie IP-X5 (Geen schade indien bespoten (12,5 l/min) onder welke hoek dan ook).

2.2 Installatie buiten het voertuig

2.2.1 Monteren van de RV-Sensoren

Controleer voordat u de RV-Sensor op uw band plaatst uw ventiel op oneffenheden. Indien uw ventiel beschadigd is mag u de RV-Sensor niet plaatsen. Dit kan extra drukverlies veroorzaken. Laat eerst door een erkend garagebedrijf uw ventiel vervangen.

De RV-Sensoren zijn in de fabriek al gekoppeld met uw RV-Ontvanger. Elke RV-Sensor heeft een uniek ID-nummer. Deze zijn vooraf geprogrammeerd en ingeleerd op uw RV-Ontvanger. U kunt deze sensoren testen door zelf een drukverlies te simuleren. U kunt dit doen door uit de doos de metalen tester te halen (nr. 6 van hoofdstuk “Inhoud van de doos”) en deze normaal op uw ventiel te schroeven. Schroef vervolgens de RV-Sensor op deze metalen tester met de bijgeleverde montagesleutel. Tijdens het monteren van de RV-Sensor hoort u lucht ontsnappen uit uw band. Dit is normaal.

Tijdens het opschroeven van de RV-Sensor zal de referentiekamer vollopen en de huidige bandendruk van uw band overgenomen worden door de RV-Sensor.

Schroef vervolgens de metalen tester van het ventiel (dus met de RV-Sensor erop). De RV-Sensor zal nu ‘denken’ dat er een drukverlies is, en een melding geven, visueel op de RV-Sensor, en op de RV-Display zal een melding (geluid en knipperende LED). Schroef nu met de bijgeleverde montagesleutel de RV-Sensor van de metalen tester, het optische signaal van de RV-Sensor zal uitgaan. Druk 2 maal op de Alarm Reset Knop (nr. 1 van hoofdstuk “RV-Display”) om het alarm te resetten. De RV-Sensor kunt u nu monteren op uw ventiel zonder de metalen tester. Tijdens het monteren van de RV-Sensor hoort u lucht ontsnappen uit uw band. Dit is normaal. Tijdens het opschroeven van de RV-Sensor zal de referentiekamer vollopen en de huidige bandendruk van uw band overgenomen worden door de RV-Sensor. Herhaal dit proces voor de overige RV-Sensoren. Schuif de meegeleverde rode beschermkappen over de RV-Sensoren ter bescherming van de sensoren. Zo voorkomt u dat er vuil e.d. uw RV-Sensor aantast.

Indien alles correct is aangesloten zal de groene LED (2) op het display continu branden. (OPTIONEEL: De blauwe LED (3) is voor een eventueel aangesloten Trailer. Indien de trailer is gekoppeld zal de blauwe LED ook continu branden).

2.3 Optioneel: Installatie van de Trailer

Bij de set van de trailer (artikelcode LPA-RV-TD) zit een complete set, alleen zonder display en met een meer compacte antenne. Deze RV-ontvanger dient aan de voorzijde van de trailer gemonteerd te worden, en aangesloten op de voeding (9 – 34 Volt) van de trailer. De RV-ontvanger zal indien de trailer niet is aangesloten op een trekker daardoor spanningsvrij zijn. Deze transceiver is sproeiwaterdicht volgens de classificatie IP-X5 (Geen schade indien bespoten (12,5 l/min) onder welke hoek dan ook).

De blauwe LED van het RV-Display zal gaan branden ter informatie dat de RV-ontvanger van zowel de trekker als de trailer gekoppeld zijn.

De RV-Sensoren van de trailer dienen op dezelfde manier geïnstalleerd te worden als de RV-Sensoren van de trekker (zie hoofdstuk 2.2.1 Monteren van de RV-Sensoren). Deze RV-Sensoren zijn reeds gekoppeld aan de RV-Ontvanger die in deze verpakking zit. Hier hoeft u niets mee te doen.

2.4 Optioneel: Extra sensoren installeren

De set wordt standaard geleverd met 6 sensoren. Deze zijn in de fabriek al gekoppeld aan de RV-ontvanger die in de doos zit. Indien u meer dan 6 banden op uw truck of trailer heeft kunt u extra sensoren koppelen (apart verkrijgbaar). Het koppelen van deze extra sensoren gaat als volgt:

1. Plaats de RV-ontvanger in de ‘leer-modus’ door vijfmaal op de Alarm Reset knop (1) te drukken, waarbij u de vijfde maal de knop ingedrukt houdt (circa 5 seconden). De TPMS LED (4) zal continu branden. De RV-ontvanger staat in de leermodus.
2. Druk éénmaal op de Alarm Reset knop (1) om het aanleren te starten. De Low battery warning LED (5) zal gaan knipperen.
3. Monteer nu de RV-Sensor die u toe wilt voegen (zie 2.2.1 Monteren van de RV-Sensoren). Bij montage zal de RV-Sensor éénmaal knipperen ter controle dat hij werkt, bovendien zendt hij eenmaal een radiosignaal uit, deze zal de RV-Ontvanger opvangen en deze unieke code toevoegen.
4. Indien de RV-Sensor is toegevoegd zal op uw RV-Display de Low battery warning LED (5) uitgaan en zal u een kort geluidssignaal afgegeven worden door het display. Bij montage is het vaak lastig om dit geluid te horen. Verzekert u zichzelf van het feit dat de Low battery warning LED (5) uit is. De nieuwe RV-Sensor is nu gekoppeld aan uw RV-Ontvanger.

Indien u meer RV-Sensoren wilt toevoegen herhaald u stap 2 t/m 4 voor ieder toe te voegen RV-Sensor opnieuw.

Om de RV-Ontvanger uit de leermodus te halen houdt u de Alarm Reset knop (1) circa 5 seconden in. De TPMS LED (4) zal uit gaan. De RV-Ontvanger is nu uit de ‘leer-modus’ en functioneert weer normaal.

2.5 Optioneel: Koppelen met Fleet Management Systeem (TomTom)

De LPA-RV-KT (Truck system) en de LPA-RV-TD (Trailer system) hebben een mogelijkheid om gekoppeld te worden aan een Fleet Management systeem. Dit is op dit moment getest met de TomTom Telematics LINK 510 (werkt ook met de TomTom Telematics LINK 310). Let op: dit systeem is niet te koppelen met de TomTom LINK 410 of 200.

Voordelen van deze koppeling:

• Geen extra software nodig
• Geen extra GPRS kosten
• Eenvoudige installatie
• Eenvoudige weergave van statistieken en opvolging van bandendruk.

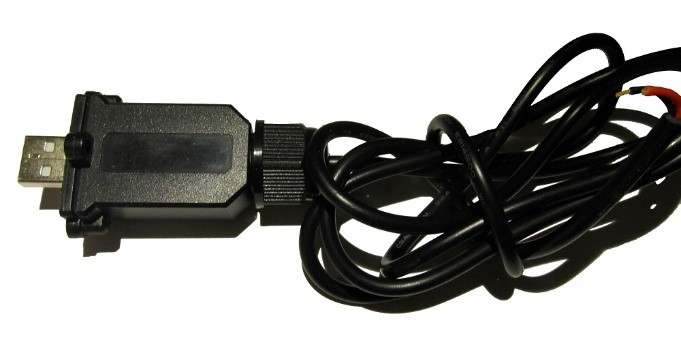

De kabel voor het koppelen van de RV-ontvanger aan de TomTom LINK 510 is apart verkrijgbaar.

TomTom Telematics LINK 510 werkt met een I/O aansluiting (input / output). Simpel gezegd: Aan en uit. Zodra er een melding komt van een RV-Sensor zal de RV-Ontvanger via de optionele USB kabel een ‘Aan’ signaal versturen naar de TomTom LINK 510.

2.5.1 Aansluiting op de TomTom LINK 510

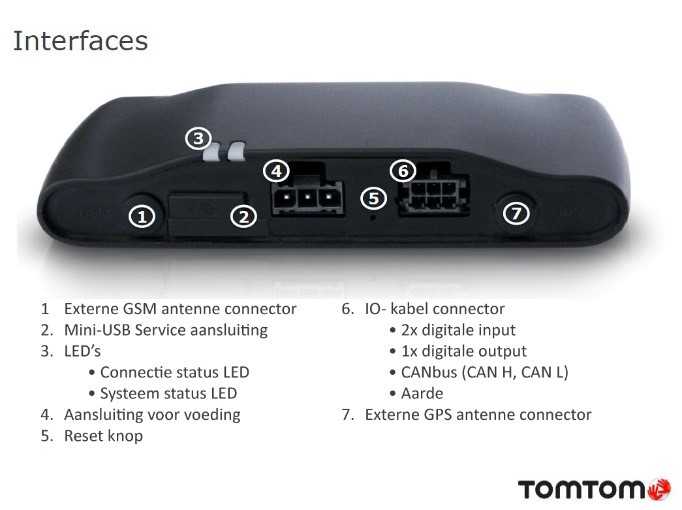

In figuur 7 hiernaast staat de achterkant van de TomTom LINK 510. Deze heeft een 2-tal digitale ingangen om een connectie te maken met externe systemen. Sluit de USB uitgang van de connector kabel (figuur 6) aan op de RV-Ontvanger in ingang 2 (zie figuur 2 – RV-Ontvanger). Sluit de andere kant aan op de digitale input van de TomTom LINK 510 (zie punt 6 in de afbeelding hiernaast).

2.5.2 Instellen van de TomTom LINK 510

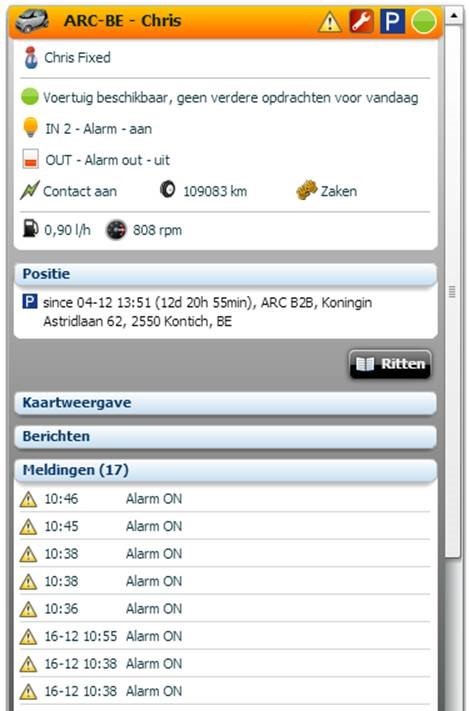

Via de instellingen van de TomTom LINK 510 kunt u de RV-Ontvanger instellen. In Figuur 8 hieronder is de RV-ontvanger aangesloten op ingang 2 van de TomTom LINK 510. In onderstaand geval is er een digitale tachograaf aangesloten op invoer 1, en ECOCAP Pro RV Truck is aangesloten op invoer 2. Daar is de naam (TPMS) ingevoerd, en de waarschuwing die gegeven moet worden in geval van een signaal ‘aan’ (dan is er een melding van de ontvanger) of het signaal ‘uit’ (Banden spanning OK). Meldingen in TomTom Webfleet zien er als volgt uit:

3. Wat te doen bij een alarm

3.1 Lage bandenspanning bij trekker

Bij een verlies van bandenspanning van +/- 5% zal de TPMS LED (4) gaan knipperen, bovendien zal een akoestisch signaal afgegeven worden. Het akoestische signaal is uit te schakelen door éénmaal op de Alarm Reset Knop (1) te drukken. Het alarm blijft knipperen maar het akoestische signaal is nu uit. Wijk uit naar een veilige parkeerplaats en controleer uw banden. De RV-Sensor die knippert, dient van het ventiel verwijderd te worden en die band dient weer op de juiste (door de fabrikant voorgeschreven) bandenspanning te worden gebracht. Nadat u de band weer op de juiste spanning gebracht heeft kunt u de RV-Sensor weer terug plaatsen. De RV-Sensor zal zich opnieuw instellen op de bandendruk die op dat moment heerst. U kunt het alarm op het display volledig resetten door nogmaals op de Alarm Reset knop (1) te drukken. De groene LED zal nu weer continu branden.

3.2 Lage bandenspanning bij trailer

Bij een verlies van bandenspanning van +/- 5% op één of meerdere banden op uw trailer zal zowel de TPMS LED (4) als de blauwe LED (3) gaan knipperen, bovendien zal een akoestisch signaal afgegeven worden. Het akoestische signaal is uit te schakelen door éénmaal op de Alarm Reset Knop (1) te drukken. Het alarm blijft knipperen maar het akoestische signaal is nu uit. Wijk uit naar een veilige parkeerplaats en controleer de banden van uw trailer. De RV-Sensor die knippert, dient van het ventiel verwijderd te worden en die band dient weer op de juiste (door de fabrikant voorgeschreven) bandenspanning te worden gebracht. Nadat u de band weer op de juiste spanning gebracht heeft kunt u de RV-Sensor weer terug plaatsen. De RV-Sensor zal zich opnieuw instellen op de bandendruk die op dat moment heerst. U kunt het alarm op het display volledig resetten door nogmaals op de Alarm Reset knop (1) te drukken. De groene LED en blauwe LED zullen nu weer continu branden.

3.3 Batterijwaarschuwing van RV-Sensor

De batterij is vervangbaar. Alleen raden wij af om dit zelf te doen. Aangezien dit een stuk ervaring en handigheid vereist, is het lastig om dit in één keer goed te doen. De kans op schade in de sensor is dan zeer groot aanwezig. Neemt u contact met ons op (E: info@powerfullsales.nl of T: 0316 712 500) voor een zeer voordelige aanbieding van volledige revisie van uw RV-Sensor. Toch zelf vervangen? Dit is op eigen risico.

4. Problemen oplossen

Als u denkt dat er een probleem is met het systeem, controleert u eerst alle onderstaande punten en volgt u de tips voor het oplossen van problemen. U kunt de meeste problemen zelf oplossen. Indien u extra hulp nodig hebt, biedt het onze website u de meest recente veelgestelde vragen en tips voor het oplossen van problemen. Ga hiervoor naar onze website op http://www.powerfullsales.nl/ecocap-rv.

4.1 Het probleem bepalen

Controleer eerst de volgende punten:

• Het netsnoer van de ontvanger goed is aangesloten op de spanningsbron;
• De USB-Kabel tussen het RV-Display en de Ontvanger goed is aangesloten;
• De RV-Sensoren goed op het ventiel gemonteerd zijn.

4.2 Onderhouds- en foutmeldingen

De onderstaande tabel geeft een overzicht van de meest voorkomende onderhouds- en foutmeldingen:

5. Onderhoud, garantie en contact

5.1 Onderhoud

Het is aan te raden een druppel olie in de anti-diefstal sleuf te laten lopen bij de eerste installatie. Bij elke herinstallatie, dient u de sensor te reinigen en de sleuf van het anti diefstal slot te voorzien van een druppel olie.

5.2 Garantie

De fabrikant garandeert dat de sensoren conform hun specificaties op moment van aankoop, zonder fabricage fouten en of afwijkingen die hen ongeschikt zouden maken voor gebruik. De sensoren zijn vanuit fabriekswegen voorzien van een garantie met een looptijd van 24 maanden na factuur datum. uitgezonderd hiervan zijn:

• Slechte bewaring of installatie;
• Slecht of abnormaal gebruik;
• Contact met corosieve en andere gevaarlijke stoffen;
• Enig andere handeling of verwaarlozing niet vermeld in de handleiding, of door enig falen, enig andere redelijke instructies te volgen door de fabrikant gegeven in verband met goed gebruik van de sensoren;
• Vervanging van de batterijen en dichtingsringen door een niet geautoriseerd servicecenter.

De garantie gegeven onder deze omstandigheden vormt de enige garantie van de eigenaar en sluit elke andere vorm van garantie impliciet of expliciet uit bij afwijkingen van het product. De enige verplichting van de retailer is beperkt tot een vervangende sensor aan te bieden als alleenrecht of schadeloosstelling. De garantie zal worden beheert en geïnterpreteerd in overeenstemming met de wetten van het land waar de verkoop wordt gemaakt.

De sensoren garanderen NIET dat een activatie van het alarm en de herkenning door de gebruiker schade zullen vermijden aan de banden veroorzaakt door eventueel eerder gebruik met te lage bandenspanning.

De RV-Sensor werkt met radiostraling. Doordat deze straling onderhevig kan zijn aan storingen, is er geen garantie op het ontvangen van het signaal.

5.3 Contact

Powerfull Sales Promotion B.V. is de importeur van de ECOCAP LED PRESSURE ALARM voor Nederland. Onze contactgegevens zijn:

Powerfull Sales Promotion B.V.
Schalmei 41
6904 PZ Zevenaar
T: (0) 0316 712 500
F: (0) 0316 712 501
E: info@powerfullsales.nl
W: www.powerfullsales.nl

KVK nummer: 09137751
BTW nummer: NL812 419 212 B01

Onze algemene voorwaarden kunnen wij u op aanvraag toesturen. Of u kunt ze bekijken op www.powerfullsales.nl/terms

Ook kunt u op onze website kijken voor veel gestelde vragen per product. Staat uw vraag er niet tussen? Stel hem aan een van onze medewerkers en u krijgt een persoonlijk antwoord. Wij zullen deze vraag ook op internet publiceren (indien gewenst anoniem, normaal plaatsen wij alleen uw voornaam) voor een compleet overzicht van vragen met bijbehorende
